系统概述：
烟草切丝机刀口数据的测量是当前普遍未解决的难题。目前绝大部分烟草企业采用的测量方式分为两种，一种是采用参照物的方式，另一种是采用人工的方式靠经验解决，这两种方式都极不可靠，无法保证产品的质量，影响了烟草企业的质量和产量，给企业造成很大损失。基于上述背景，我公司提出设计研发一种“烟草切丝机刀口非接触式、无线位移精确测量系统”的方案。

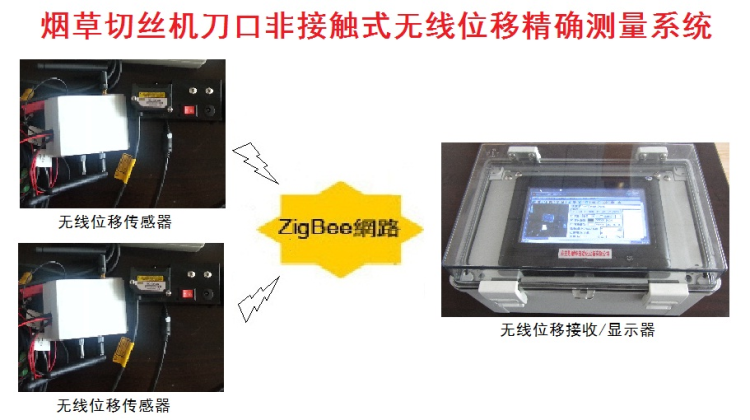

系统结构：
系统功能：
1.本系统由激光位移传感器、无线Zigbee传感器、无线视频发射/接收模块、带液晶显示的接收机等部分组成。
2.采用激光位移测距传感器，测量范围为±5mm，有效精度为0.01mm。由于此类位移传感器只能在很小的区域内测量显示，尤其是安装到密闭设备内部时操作人员无法看到并进行相应的操作，解决这个问题就要结合无线传感器技术。
3.无线传感器采用超低功耗单片机加Zigbee技术，单片机通过串口协议取得激光位移传感器的数据，数据经过运算处理后再进行Zigbee协议编码后发送到接收主机进行解码。
4.接收机采用低功耗高性能单片机ATMEGA128、嵌入式uCOSII操作系统、液晶显示触摸屏、时间芯片、Zigbee模块、RS485通讯模块等。同时接收并显示两路由无线传感器发来的激光位移数据；接收器按照提前设定好的内部参数运行，参数包括485通讯地址、时间调整、接收传感器的编号等参数。
5.接收器、无线传感器、激光位移传感器三者之间数据逐级传输，接收器作为主机实时发送无线数据给无线传感器，无线传感器接收到指令后立刻通过有线转发给激光位移传感器，激光位移传感器作为最底端的设备接收到来自无线传感器的有效指令后立刻返回有效数据给无线传感器，无线传感器再把数据通过无线的方式发给接收主机，自此接收主机完成了一个数据采集的过程。
6.接收器通过无线Zigbee传感器获取到激光传感器的位移数据，获取数据的目的是为了设备的精细调节作依据，由于设备要调节的部分在密闭空间内，要想获得满意的效果还需增加无线摄像头，将测量点的视频信号也通过无线的方式传输到接收机。
7.本系统的功能就是把实际应用中的测量传感器通过单片机技术和Zigbee无线技术改进成为具有双向无线数据传输功能的智能物联网传感器，既提高了设备的自动化水平，又大大简化了劳动力。
