一、系统概述
变电站是电力输送系统的核心，变电站内通常具有各类变电设备和控制设备，如变压器、断路器、隔离开关、负荷开关、熔断器、电流互感器和电压互感器等等，这些电力设备都工作于高电压大电流状态，因此很容易引起这些电力设备的发热，特别是在设备老化状态或超负荷工作状态，设备的温升都将大大超过设备的正常工作温度。而设备温升过大又将加速设备的老化速度，降低设备的使用寿命，严重时直接导致设备损坏，从而引起供电系统停电事故。
该监测系统主要应用于高压电传输、应用的行业，例如电力、钢铁、采矿、石油、化工等行业的高压开关柜、变压器、高压电缆等高压设备的触头、母排等电接点的温度在线监测报警。该系统突出的特点是安装灵活、管理方便、易于更改配置和不易出现线路故障等，特别是在传感器安装密度大和不易布线的环境中，无线传感器网络较有线网络更具有不可替代的优势。本系统的传感器安装在一些关键部位对温度参数进行实时的监测，并将监测的数据通过无线网络传输到现场监测仪显示保存，还可以传输到监控计算机进行相应的处理，以备以后的工艺分析查用。通过对历史数据的查询和分析，可以对被监测设备的情况比较全面的了解，从而可以判断设备的正常与否，为安全生产提供可信的实时依据和历史依据。
开关柜内有裸露高压，空间封闭狭小，无法进行人工巡查测温，传统的测温方式都无法有效地解决这个问题。本系统将智能无线温度传感器安装到开关柜内的带电接头触点上，在线测量该点温度后，以无线方式将数据上传，集中显示，并实现超温报警，以便及时消除事故隐患。该系统采用低功耗设计、无线测温等技术，具有隔离彻底、安装方便、抗干扰能力强、工作可靠等特点。

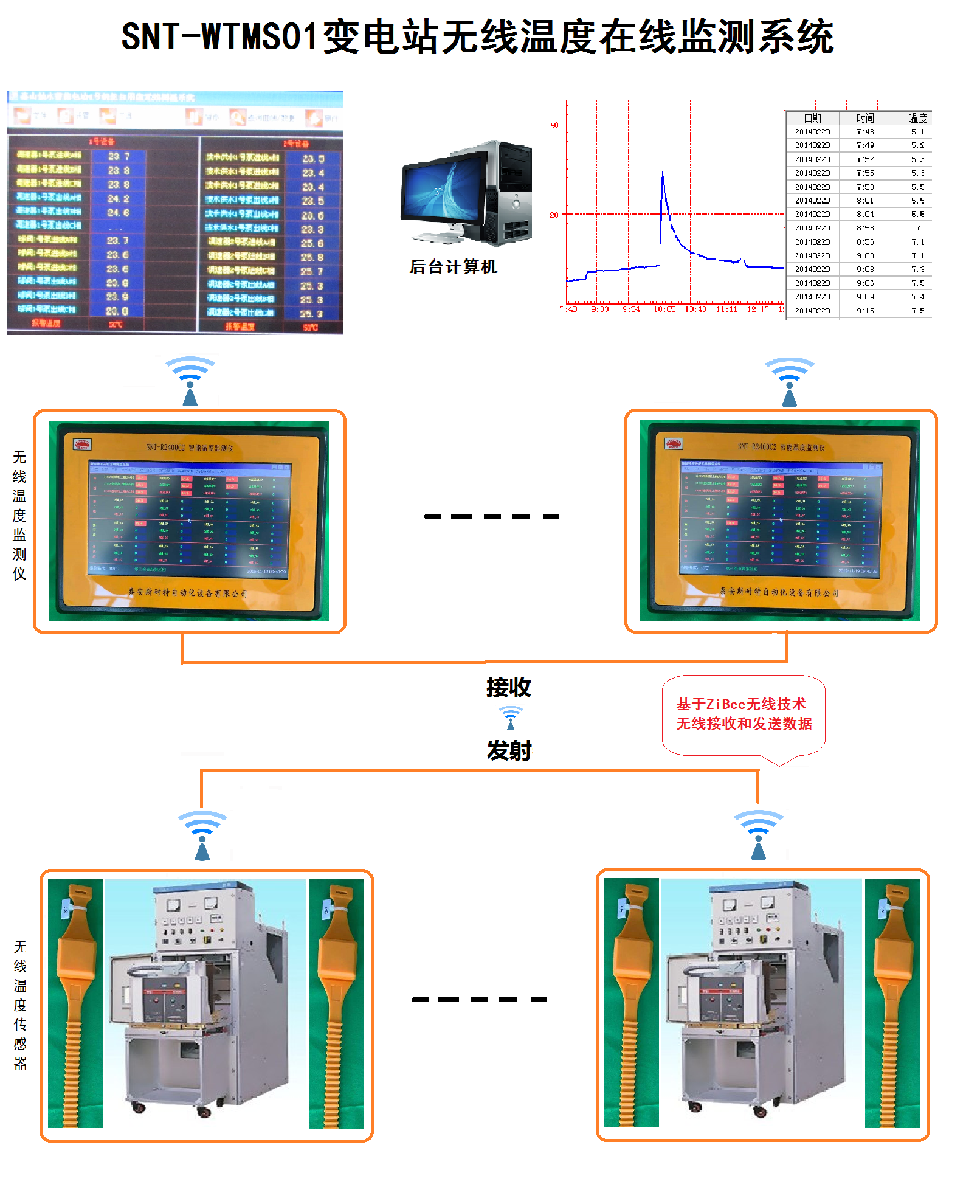

二、系统结构
系统采用一台中心监控计算机，通过无线方式与智能无线温度监测仪实现数据交换，每台智能无线温度监测仪可接收1-288只无线温度传感器，系统的中心监控计算机在线监测、记录、分析所有无线温度传感器的温度数据，系统支持声光报警。
三、系统组成
1.智能无线温度传感器：SNT-T100G/M、SNT-T101G/M、SNT-T102G/M、SNT-T103G/M，SNT-T104G/M，SNT-T105G/M（根据现场需求选择）,测量温度并发射数据；
2. 智能无线温度监测仪：SNT-R2400JS/SNT-R433JS, SNT-R2400C2/SNT-R433C2, SNT-R2400C1/SNT-R433C1,SNT-R2400AY/SNT-R433AY,SNT-R2400BXS/SNT-R433BXS,SNT-R2400BX/SNT-R433BX, SNT-R2400J/SNT-R433J根据现场及用户需求7种型号可选 ，采集温度数据并无线传输至中控PC；
3. 中控PC：SNT-R2400J或工控机+专用软件。实时监控所有数据，并对超过设定值的数据报警，保存历史数据及曲线图。

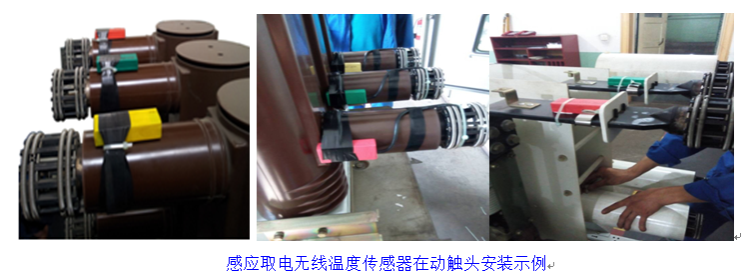

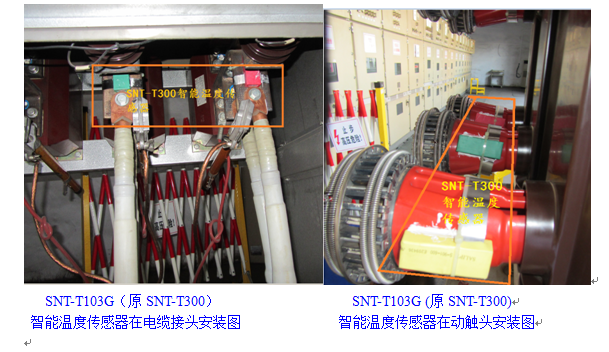

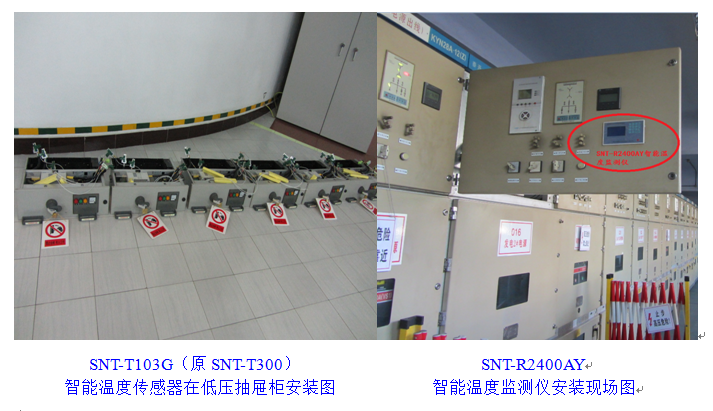

四、安装现场示例
