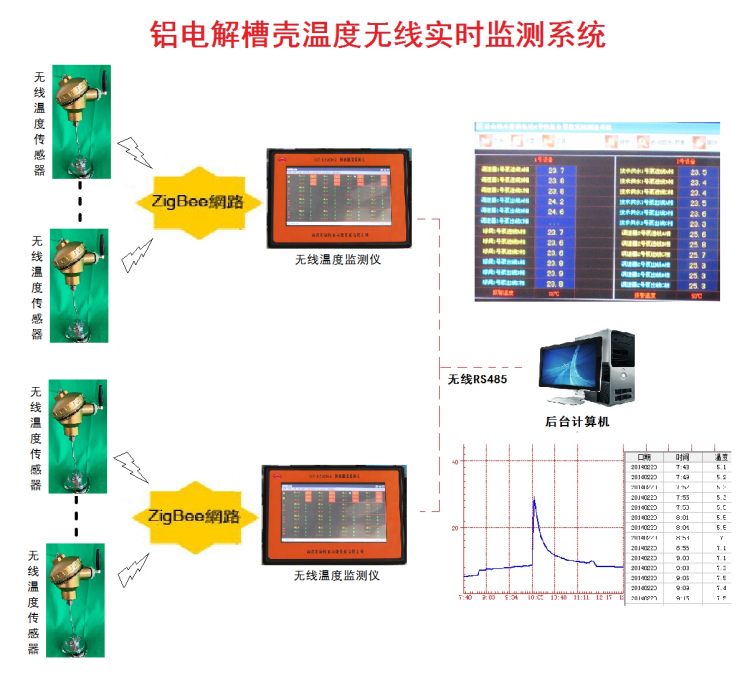

系统结构图：
系统概述：
铝电解槽无线温度在线监测系统对槽壳温度的变化实时监控并对温度超限实时预警， 解决了对电解槽进行连续监控的难题，降低了人力投入；系统的无线设计减轻了安装和接线的劳动强度，无线温度传感器可以重复使用。对管理人员了解电解槽的运行状况，探索电解槽的最佳状态提供了支持，通过该系统的使用可以有效的提高电解槽寿命，降低维护成本。
系统构成：
铝电解槽壳无线温度在线监测系统有无线温度传感器、智能温度监测仪（接收/发射）、后台监控计算机、后台监测软件组成。
无线温度传感器由温度传感器、测量电路、逻辑控制电路、无线调制接口和供电电路组成，传感器将温度信号通过2.4G无线网络发送到智能温度监测仪。安装方式为吸附式，根据实际测温需求自由安装，可重复使用。
智能温度监测仪负责接收传感器的温度信号，显示并无线组网发射到后台监控计算机。
后台监控计算机可实现温度实时数据显示、历史数据记录和分析、报警状态记录等功能。帮助管理人员分析电解槽槽壳温度变化对槽温温度场的影响，并为研究电解槽槽膛内形状提供大量数据基础。
系统特点：
无线组网，实时连续监测槽壳温度。
低功耗设计，传感器在不更换电池的情况下可连续工作5年。
传感器无任何连线，可自由安装。可重复使用，可任意更换位置。
采用抗干扰技术，尤其适用于电解铝现场。
系统有超温报警功能，并能输出开关信号用于控制相关设备
技术指标：
温度测量范围：0℃～1000℃；（根据传感器类型确定）
转换精度： 0.02% ；
分辨率：0.1℃
传感器类型：K J N E S R T B共8种热电偶，PT100铂电阻
温度测量周期：30-300s（可根据要求设定）；
供电：塔迪兰耐高温电池，工作时间>5 年（按每3分钟发射一次数据）；
通讯频率及距离：2.4G或433M；200米（空旷环境）；
安装方式：磁吸附式。
外形尺寸：异性铠装热电偶，带磁铁，需定制。
