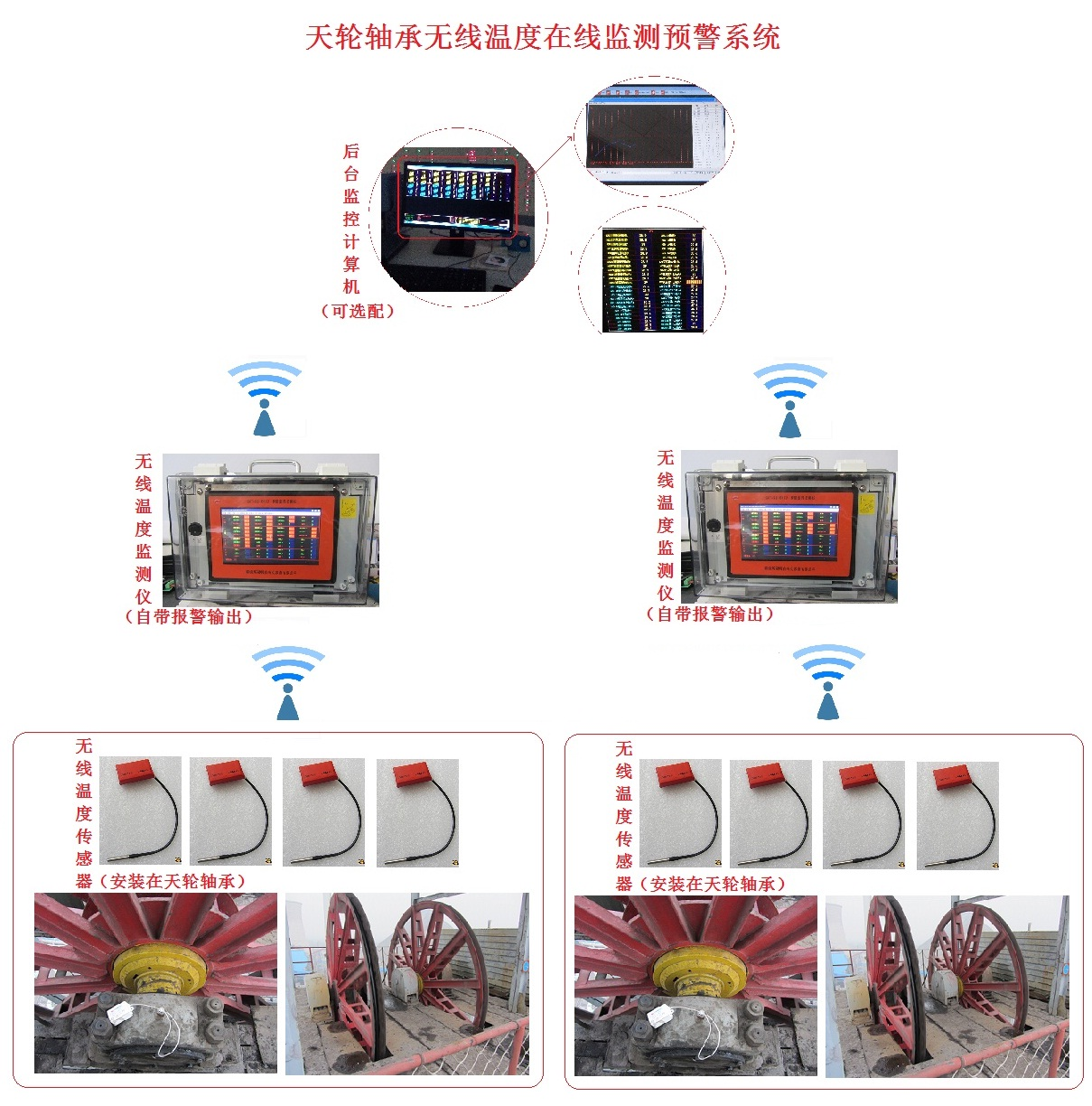

系统结构图
系统组成：
每台天轮有2个轴承，每个轴承安装一个无线温度传感器以实现轴承温度的实时监控及报警。
操作房安装无线温度监测仪，接收该操作房控制的所有轴承的温度信号，并显示在屏幕上，对于超过设定温度的轴承通过报警器报警，能准确知道哪个天轮的哪个轴承超温，并且能实时查询各轴承温度值以及温度曲线，可保存5年的温度数据及曲线资料。标准RS485接口，可无线远传到后台监控系统
监控中心配备一台中心计算机用于对所有的温度测点集中统一管理，包括报警，记录，数据，曲线，实时监控等（可选装）。
系统原理：
天轮轴承上安装的无线温度传感器以1次/3分钟的频率发射所测量的温度信号，无线温度监测仪实时扫描并接收范围内的所有温度值并显示在屏幕上，超温测点予以报警。每个测点在屏幕上都有唯一的准确的名称（如：1号天轮左侧轴承，2号天轮右侧轴承等），如果安装后台监控系统，则无线温度监测仪同时通过无线485把数据实时传输到后台监控计算机，以便于监控人员及时了解所有测点温度情况。
系统各部分功能：
无线温度传感器：由无线数据传输和数据测量两部分组成。天轮轴承经过传感器实时测温后，将温度数据通过无线方式实时的传递给无线温度监测仪。
无线温度监测仪：由无线数据传输和数据显示两部分组成。可以实现温度实时显示、历史数据记录和分析、报警状态记录等功能。帮助运行人员监测和分析测点的过热情况，预测出故障发生的部位，保证设备的安全正常运行。与后台监控系统通过无线485可无线传输数据。
后台监控系统：由监控计算机和监控软件两部分组成。可在中控室实时监控现场情况。软件单个页面可同时接收288个点的温度值，操作简单，界面简洁明了，数据、报警信息和温度曲线实时显示并自动保存。
