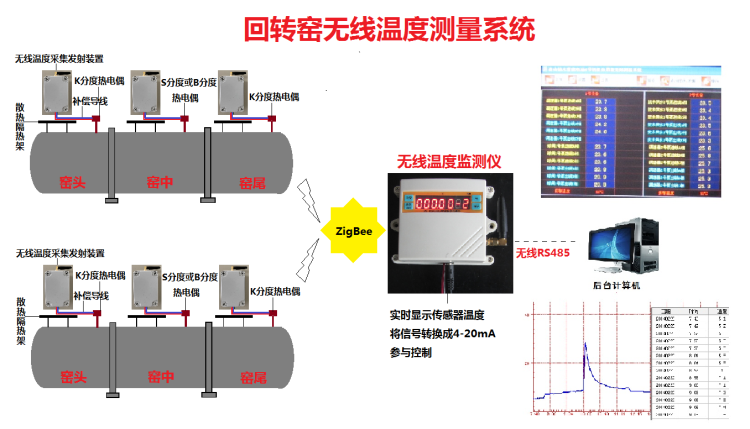

系统结构图
系统概述：
回转窑无线温度在线监测系统对窑头、窑中、窑尾的温度变化实时测量，系统采用无线传输设计，无线温度传感器可以重复使用。对管理人员了解回转窑的运行状况，探索回转窑的最佳状态提供了支持，通过该系统的使用可以有效的提高回转窑工作效率，降低维护成本。
系统构成：
回转窑无线温度在线监测系统由无线温度传感器、智能温度监测仪（接收/发射）、后台监控计算机、后台监测软件组成。
无线温度传感器由温度传感器、测量电路、逻辑控制电路、无线调制接口和供电电路组成，传感器将温度信号通过2.4G无线网络发送到智能温度监测仪。安装方式为吸附式，根据实际测温需求自由安装，可重复使用。
智能温度监测仪负责接收传感器的温度信号，显示并无线组网发射到后台监控计算机。
后台监控计算机可实现温度实时数据显示、历史数据记录和分析、报警状态记录等功能。
系统特点：
无线组网，实时连续测量回转窑的温度。
低功耗设计，传感器在不更换电池的情况下可连续工作5年。
传感器无任何连线，可自由安装。可重复使用，可任意更换位置。
采用抗干扰技术，尤其适用于工业现场。
系统有超温报警功能，并能输出开关信号用于控制相关设备
技术指标：
温度测量范围：根据传感器类型确定；
转换精度： 0.02% ；
分辨率：0.1℃
传感器类型：K J N E S R T B共8种热电偶，PT100铂电阻
温度测量周期：1-300s（可根据要求设定）；
供电：塔迪兰耐高温电池，工作时间>5 年（按每3分钟发射一次数据）；
通讯频率及距离：2.4G或433M；200米（空旷环境）；
安装方式：磁吸附式或螺丝固定。
外形尺寸：异性铠装，带磁铁，需定制。
