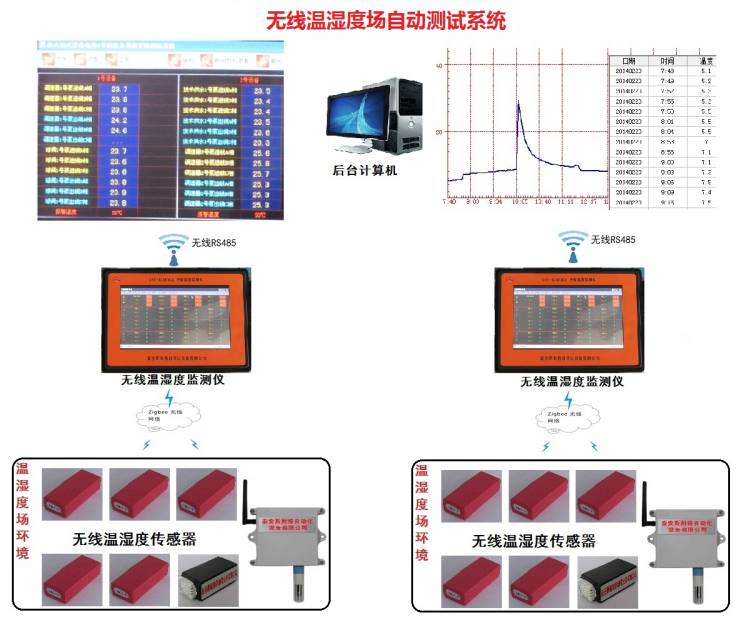

系统结构图：
系统概述：
该系统主要用于恒温恒湿箱(房)、高低温试验箱，热处理炉，老化试验箱，干燥箱，培养箱，水泥养护箱(室)，盐雾腐蚀试验箱，恒温水/油槽，冰箱、冷藏库，粮库，大面积恒温恒湿房间，箱式电阻炉，高温定炭炉……等温湿度试验设备的温湿度参数的检定或校准，也可对设备的控温偏差、温度场、湿度场、均匀度、波动度等进行自动测试与分析。该系统由测试软件、智能无线传感器（包含无线温度传感器和无线湿度传感器），无线温湿度监测仪组成。无线温湿场测试系统同时使用了ZigBee无线通讯技术，不仅解决了用户接线麻烦的问题而且性能稳定可靠。
系统组成：
智能无线传感器：本系统可选传感器：SNT-TH106G/M智能无线温湿度传感器 （内置型），SNT-T106G/M智能无线温度传感器（内置型），SNT-H106G/M智能无线湿度传感器（内置型），SNT-TP302G/M智能无线温度传感器（外接型，封装可选）。
系统特点：
特别适合大空间布线困难的场合，无线智能传感器体积小，安装简便，省去用户由于测量点多带来的现场接线麻烦的问题，传感器发射距离200米（空旷地带），另有中继器可增加传输距离。
各个无线智能传感器都是独立工作，数据实时采集，省去了由于通道切换带来的读数等待时间，保证数据的实时性，有效性。
无线智能传感器可在强电磁辐射及大于80℃高温环境下长期工作，采用耐高温电池，电池寿命为5年。
无线温湿度监测仪可接收多种测温元件的无线智能传感器，如：数字芯片、K型热电偶、PT100热电阻等。可随意匹配，拆装简单，极大方便用户自己更换传感器。
软件可同时接收288个点的温湿度（相当于288个独立通道），软件操作简单，界面简洁明了，数据和曲线自动保存，用户能轻松设置和找到自己想要的信息。
抗干扰：采用抗干扰技术，解决了强电磁场干扰环境下的温度监测的难题。
技术指标：
SNT-R2400C2/SNT-R433C2无线温湿度巡检仪（监测仪）技术指标
通道：48通道，可接48只传感器。
通讯频率及距离：2.4G或433M；200米（空旷环境）；
温度显示及操作方式：7.0寸工业触摸屏，分辨率800×480，单页48点显示。
数据：可保存5年的历史数据，可现场查询数据、曲线。
报警输出：1 路常开 。
网络接口：隔离 RS-485 工业总线接口。
数据接口：标准USB接口，可使用普通U盘读取数据和拷贝文件
操作系统：WINCE6.0
硬件参数：中央处理器ARM9 S3C2416 533MHz处理器，本机内存64M，存储卡16G。
工作电压：AC220V;
工作温度：-10℃～+80℃。
安装方式：嵌入式或者配置防水配电箱。
外形尺寸：210*150*50mm（宽*高*厚度），防水配电箱400*300*170mm。
SNT-TH106G/M（内置型）智能无线温湿度传感器技术指标
温度测量范围：-40℃～+125℃；
湿度测量范围：0-100％RH
温度精度：±0.5℃(-20～+80℃)；
湿度精度：±2％RH (0～+50℃)；
分辨率：0.1℃(温度) 0.1%RH(湿度)
温湿度测量周期： 30-300s；
供电：高温锂电池，工作时间>5 年；
射频标准：IEEE802.15.4；
外形尺寸：55mm×33mm×20mm。
SNT-TP302G/M智能无线温度传感器（外接型）技术指标
温度测量范围：-200℃～1100℃；
可接入传感器类型：K J N E S R T共8种热电偶PT100铂电阻；
温度测量周期： 30-300s；
准确度等级：0.05级；0.02级。
供电：耐高温锂电池，工作时间>5 年。
