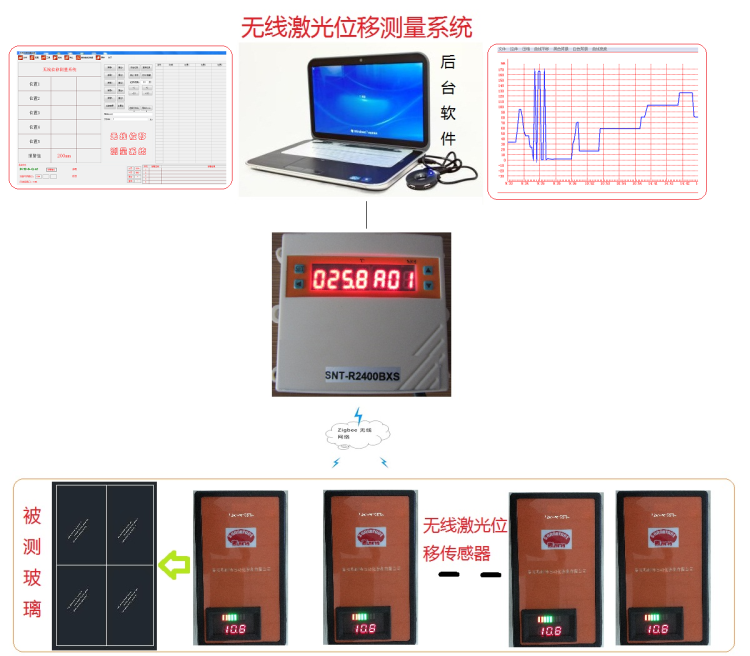

系统结构图：
系统各部分功能：
无线激光位移传感器：由无线数据传输和数据测量两部分组成。无线激光位移传感器实时测量数据后，将位移数据通过无线方式实时的传递给无线位移监测仪。
无线位移监测仪：由无线数据传输和数据显示两部分组成。与后台监控系统通过RS485接口传输数据。
后台软件系统：由计算机和软件两部分组成。软件单个页面可同时接收15个点的位移值，数据、报警信息和曲线实时显示并自动保存。
技术指标：

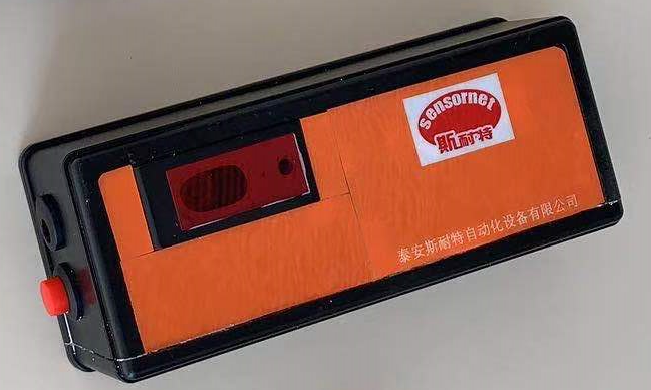

SNT-LDS1200G/M智能无线激光位移传感器（可充电锂电型）
无线激光位移传感器是由激光位移传感器、测量电路、逻辑控制电路、无线调制接口和供电电路组成，传感器将位移信号通过2.4G无线网络发送到无线式位移接收装置。
发射频率： 10次/秒；（可根据需求设定）
供电：可充电锂电池；可连续工作3天。
通讯频率及距离：2.4G或433M；200米（空旷环境）
外形尺寸：145mm×85mm×40mm。可定制。
安装方式：磁吸附式。
SNT-R2400BXS无线位移监测仪技术指标：
每台接收传感器数：15 只。
位移显示：数码管循环显示
报警输出：1路常开。
网络接口：隔离 RS-485 工业总线接口。
工作电压：交流100～260VAC/DC
工作温度：-10℃～+80℃。
安装方式：磁吸附式，嵌入式或者导轨式、集中机柜。
